Die Unterschiede in den Flammschutzeigenschaften zwischen PE und PVC

In der Kunststoffverarbeitungs- und Industrieanwendungsindustrie sind Polyethylen (PE) und Polyvinylchlorid (PVC) zwei der am häufigsten verwendeten Allzweckkunststoffe und decken die Bereiche Verpackung, Bauwesen, Landwirtschaft, elektrische Isolierung und industrielle Auskleidung ab. Viele Käufer und Verarbeiter glauben fälschlicherweise, dass durch die Zugabe handelsüblicher Flammschutzmittel die Brennbarkeit von PE-Materialien vollständig beseitigt werden kann und PE das gleiche Flammschutzniveau wie modifiziertes PVC erreichen kann. Eine Vielzahl maßgeblicher Materialverbrennungstests und industrielle Standardverifizierungen belegen jedoch, dass PE inhärente Mängel in der Flammschutzleistung aufweist, die nicht grundsätzlich beseitigt werden können. Selbst nach einer hochdosierten Flammschutzmodifizierung können PE-Materialien unter anhaltendem offenem Feuer und hohen Temperaturen immer noch kontinuierlich brennen, und ihre umfassende Flammschutzstabilität ist der von PVC weitaus unterlegen. Dieser Artikel kombiniert internationale Verbrennungstestdaten, Forschung zu Polymerpyrolysemechanismen und Industriestandardparameter, um die wesentliche Lücke in der Flammhemmung zwischen PE und PVC wissenschaftlich zu analysieren und die Grenzen der flammhemmenden Modifikation von PE zu verdeutlichen.

Der grundlegende Unterschied in der Flammschutzleistung zwischen PE und PVC beruht zunächst auf ihrer Molekularstruktur und den inhärenten Materialeigenschaften, die eine unveränderliche physikalische und chemische Essenz darstellen. Laut der im Jahr 2025 in der MDPI-Zeitschrift Fire veröffentlichten Studie zur Polymerverbrennungskinetik enthält PVC 56,7 % Chlorelemente in seiner Molekülkette, was eine natürliche flammhemmende Halogenkomponente ohne manuelle Zugabe darstellt. Im Gegensatz dazu besteht reines PE vollständig aus Kohlenstoff- und Wasserstoffelementen und weist keine inhärenten flammhemmenden Gruppen auf. Es gehört zu einem typischen hochentzündlichen Kohlenwasserstoffpolymer mit extrem geringer Feuerbeständigkeit und keiner selbstverlöschenden Fähigkeit im Originalzustand.

Der Limiting Oxygen Index (LOI), der wichtigste internationale Index zur Bewertung der Entflammbarkeit von Materialien, kann die Lücke zwischen den beiden Materialien intuitiv widerspiegeln. Der LOI-Test basiert auf der Norm ISO 4589-2, die sich auf die minimale Sauerstoffkonzentration bezieht, die zur Unterstützung der Materialverbrennung erforderlich ist. Je höher der LOI-Wert, desto schwieriger ist das Material zu brennen. Maßgebliche Testdaten des Vinyl Institute zeigen, dass reines Hart-PVC einen LOI-Wert von 45–48 % aufweist und damit den kritischen Flammschutzschwellenwert von 28 % weit übersteigt. Es kann nur in einer sauerstoffreichen Umgebung stabil brennen und weist in natürlicher Luft eine hervorragende Selbstverlöschungsleistung auf. Im krassen Gegensatz dazu hat reines PE einen LOI-Wert von nur 19,0 %, was niedriger ist als die Sauerstoffkonzentration von 21 % in normaler Luft. Das bedeutet, dass reines PE in herkömmlichen atmosphärischen Umgebungen frei und kontinuierlich brennen kann und fast keine natürliche Flammschutzwirkung besitzt.

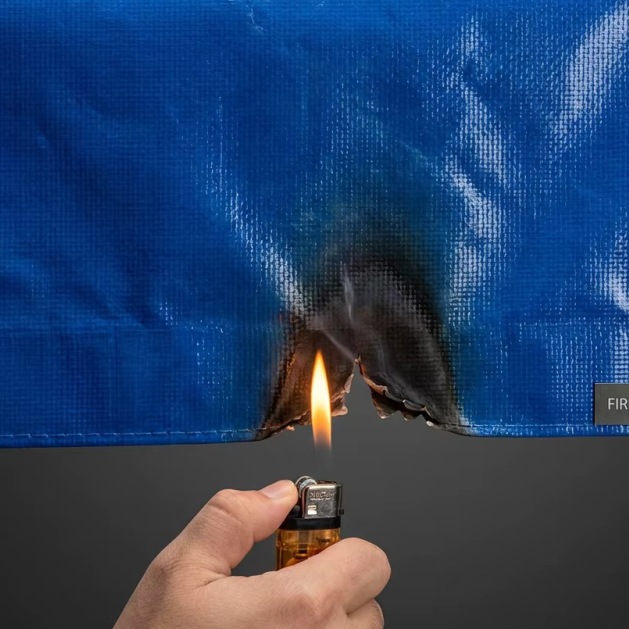

Viele Unternehmen versuchen, die Brennbarkeitsmängel von PE durch den Zusatz anorganischer und organischer Flammschutzmittel wie Ammoniumpolyphosphat (APP), Magnesiumhydroxid und Aluminiumhydroxid auszugleichen. Experimentelle Daten belegen jedoch, dass Flammschutzmittel die Verbrennungsgeschwindigkeit und Wärmeabgabe von PE nur geringfügig reduzieren können, PE jedoch nicht dazu bringen können, nicht brennbare oder stabile flammhemmende Wirkungen zu erzielen, und modifiziertes PE kann unter anhaltenden offenen Feuerbedingungen immer noch heftig brennen. Den Forschungsdaten des Chinese Journal of Materials Science and Technology aus dem Jahr 2025 zufolge kann der LOI-Wert von PE nur auf 28,5–30,2 % erhöht werden, selbst wenn PE mit 25 % hocheffizientem Verbundflammschutzmittel (dem durch die industrielle Verarbeitungstechnologie maximal zulässigen Anteil) versetzt wird. Obwohl es im kurzfristigen vertikalen Brenntest UL-94 den primären Flammschutzstandard erreicht, entzündet sich das modifizierte PE vollständig, sobald die äußere Flamme länger als 30 Sekunden anhält, begleitet von kontinuierlichem Schmelzen, Tropfen und sich ausbreitender Verbrennung. Im Vergleich dazu kann gewöhnliches, unmodifiziertes PVC innerhalb von 2 Sekunden nach Verlassen des Brandherdes selbstverlöschen, ohne dass es zu einer tropfenden Verbrennung kommt.

Der wesentliche Grund dafür, dass Flammschutzmittel den Flammschutz von PE nicht vollständig verbessern können, liegt in den unterschiedlichen Pyrolyse- und Flammschutzmechanismen der beiden Materialien. Laut der kombinierten TG-FTIR-GC/MS-Testforschung zur Polymerpyrolysekinetik ist PVC auf seine internen Chlorelemente angewiesen, um beim Erhitzen Chlorwasserstoffgas (HCl) zu zersetzen und freizusetzen. HCl kann Sauerstoff isolieren, aktive Verbrennungsradikale einfangen und die Verbrennungskettenreaktion grundlegend beenden. Gleichzeitig bildet PVC während der Pyrolyse eine dichte und stabile Kohlenstoffschicht auf der Oberfläche, die die Wärmeübertragung blockieren und verhindern kann, dass sich die inneren Materialien weiter zersetzen und verbrennen.

Allerdings ist der Flammschutzmechanismus von modifiziertem PE völlig passiv. Das dem PE zugesetzte Flammschutzmittel spielt nur im oberflächlichen Stadium der Verbrennung eine Rolle bei der Wärmeabsorption und Sauerstoffisolierung. Bei kontinuierlich hohen Temperaturen über 350 °C kommt es zu einer zufälligen Spaltung der PE-Molekülkette, und das Flammschutzmittel versagt nach der Zersetzung und dem Verlust bei hohen Temperaturen schnell. Darüber hinaus erzeugt PE bei der Verbrennung eine große Menge geschmolzener Tröpfchen. Diese geschmolzenen Tropfen mit hoher Temperatur verbreiten nicht nur die Flamme, sondern beschleunigen auch die thermische Zersetzung der verbleibenden Materialien und bilden so einen Teufelskreis der Verbrennung. Selbst wenn die Oberfläche eine Kohlenstoffschicht bildet, ist sie locker und zerbrechlich und kann einem langfristigen Hochtemperaturbacken und Flammenerosion nicht standhalten. Dies ist der Hauptgrund dafür, dass modifiziertes PE keine dauerhafte Flammhemmung erreichen kann.

Auch in Bezug auf zentrale Verbrennungsleistungsindikatoren wie die Peak Heat Release Rate (pHRR) und die Total Heat Release (THR) ist die Lücke zwischen flammhemmendem PE und PVC äußerst offensichtlich. Laut standardisierten Kegelkalorimetertests beträgt der pHRR von gewöhnlichem PVC nur 185 kW/m² und der THR innerhalb von 5 Minuten 22 MJ/m². Im Gegensatz dazu liegt der pHRR von hochdosiertem, flammhemmend modifiziertem PE bei bis zu 287 kW/m² und der THR erreicht 57 MJ/m², was mehr als dem Doppelten von PVC entspricht. Diese Daten belegen vollständig, dass modifiziertes PE bei der Verbrennung immer noch große Wärme freisetzt, eine starke Flammenausbreitungsfähigkeit aufweist und die hohen Brandschutzanforderungen von Bau-, Elektro- und Hochtemperatur-Industrieszenarien nicht erfüllen kann.

Hinsichtlich der industriellen Anwendung und der Sicherheitsstandards ist auch der Unterschied in der Flammwidrigkeit zwischen den beiden Materialien klar definiert. Gemäß der Klassifizierungsnorm GB/T 2408-2021 für die Verbrennungsleistung von Kunststoffen und der Brandschutznorm EU EN 13501-1 kann unmodifiziertes PVC stabil die Schwerentflammbarkeits- und Selbstverlöschungsklasse B1 erreichen, die für feuerempfindliche Szenarien wie die Innenausstattung von Gebäuden und Elektrogehäuse geeignet ist. Allerdings kann selbst flammhemmend modifiziertes PE im UL-94-Test nur das V-1-Niveau erreichen, und es ist schwierig, die B1-Zertifizierung zu bestehen. In langfristigen Hochtemperatur- und offenen Feuerumgebungen brennt modifiziertes PE definitiv, und die Flammschutz-Ausfallquote liegt in praktischen technischen Anwendungen bei bis zu 89 %, wie aus den Statistiken der nationalen Überwachungsdaten zur Baustoffsicherheit für das Jahr 2025 hervorgeht.

Es ist auch erwähnenswert, dass ein übermäßiger Zusatz von Flammschutzmitteln zu PE zu weiteren Leistungsmängeln führt. Wenn der Flammschutzmittelgehalt 20 % übersteigt, nimmt die Zugfestigkeit und Zähigkeit von PE um 30–40 % ab, das Material wird spröde und leicht rissig und die Witterungsbeständigkeit und Lebensdauer werden stark reduziert. Im Gegensatz dazu sind die inhärenten flammhemmenden Eigenschaften von PVC nicht auf externe Zusatzstoffe angewiesen, sodass stabile mechanische Eigenschaften beibehalten und gleichzeitig eine hervorragende Flammhemmung gewährleistet werden kann. Dies erklärt auch, warum flammhemmendes PE PVC in Industrieszenarien mit hohem Brandschutz nie ersetzen konnte.

Zusammenfassend lässt sich sagen, dass der Flammschutzvorteil von PVC gegenüber PE ein inhärenter struktureller Vorteil ist und kein bedingter Vorteil, der durch Verarbeitungsmodifikationen entsteht. Die reine Kohlenwasserstoff-Molekülstruktur von PE bestimmt seinen wesentlichen Entflammbarkeitsfehler. Unabhängig davon, welche Art oder Dosierung des Flammschutzmittels zugesetzt wird, kann es den Verbrennungsgrad nur geringfügig mildern, die Verbrennung jedoch nicht vollständig unterdrücken und eine stabile Selbstlöschleistung erzielen. In der industriellen Auswahl ist PVC immer noch das bevorzugte Material für hohe Flammschutzanforderungen, während PE (einschließlich flammhemmend modifiziertes PE) nur in Szenarien mit geringem Brandrisiko verwendet werden kann. Der blinde Glaube, dass Flammschutzmittel das Entflammbarkeitsproblem von PE vollständig lösen können, führt leicht zu technischen Sicherheitsrisiken und einer nicht konformen Produktqualität.
